Nombre del producto: Perno especial con ranura en T de acero inoxidable A2-70 para sistema solar fotovoltaico
Descripción del Producto:
Los pernos en T diseñados para aplicaciones fotovoltaicas se utilizan junto con tuercas con brida para asegurar la conexión entre las abrazaderas fotovoltaicas y los soportes de montaje. A diferencia de los pernos en T estándar, que generalmente cuentan con una cabeza plana, estos pernos especializados poseen una cabeza agrandada con una superficie sustancial que hace un contacto extenso con las paredes del canal; este diseño les permite soportar cargas de tracción y de corte simultáneamente, lo que reduce significativamente el riesgo de deformación o desgarro del hilo. El cabezal en forma de T tiene el tamaño preciso para encajar en la ranura empotrada del riel fotovoltaico de aluminio; una vez insertado, se gira 90 grados para acoplarse con las paredes laterales internas del canal, logrando así un bloqueo axial seguro que evita la extracción accidental y garantiza que el perno permanezca fijo contra la rotación. Además, el perno permanece libre para deslizarse a lo largo del canal de aluminio, lo que permite un ajuste flexible del espaciado y posicionamiento de los paneles fotovoltaicos. Este diseño facilita un flujo de trabajo de apriete de un solo lado, un método aplicable tanto a espacios confinados en la azotea como a instalaciones montadas en el suelo, duplicando así efectivamente la eficiencia de la construcción. A medida que se aprieta la tuerca, presiona hacia abajo la abrazadera fotovoltaica y la placa angular del soporte; esta acción simultáneamente hace que la cabeza del perno en T se apoye firmemente contra la pared interior del riel guía, logrando así un mecanismo de bloqueo y sujeción bidireccional robusto que sujeta de forma segura el marco del panel fotovoltaico al riel.
Aplicaciones:
Este tipo de perno en T de cabeza grande se utiliza principalmente en la industria fotovoltaica.
Estándares de rendimiento y materiales:
Dado que los sistemas fotovoltaicos son instalaciones al aire libre, los pernos en T utilizados en este contexto se fabrican principalmente de acero inoxidable 304; En entornos que requieren una resistencia excepcional a la corrosión, también se utiliza acero inoxidable 316. Las especificaciones de rendimiento de estos pernos cumplen con la norma DIN EN ISO 3506-1, con grados clasificados como A2-70, A4-70 o A4-80.
Finalizar:
Dado que el acero inoxidable posee inherentemente propiedades resistentes a la oxidación y a la corrosión, los pernos generalmente no están sujetos a tratamientos superficiales adicionales; en cambio, se dejan predominantemente con su acabado natural, lo que normalmente implica solo limpieza y pasivación. Sin embargo, si un cliente tiene requisitos específicos, los pernos pueden someterse a tratamientos superficiales alternativos, como electroforesis o galvanizado.
Espaciado de rosca y diámetro de rosca:
Actualmente, los diámetros de rosca principales disponibles son M8 y M10. En caso de que el cliente requiera otros tamaños, podrá proporcionar dibujos técnicos; Luego crearemos moldes personalizados y fabricaremos las piezas según las especificaciones proporcionadas.

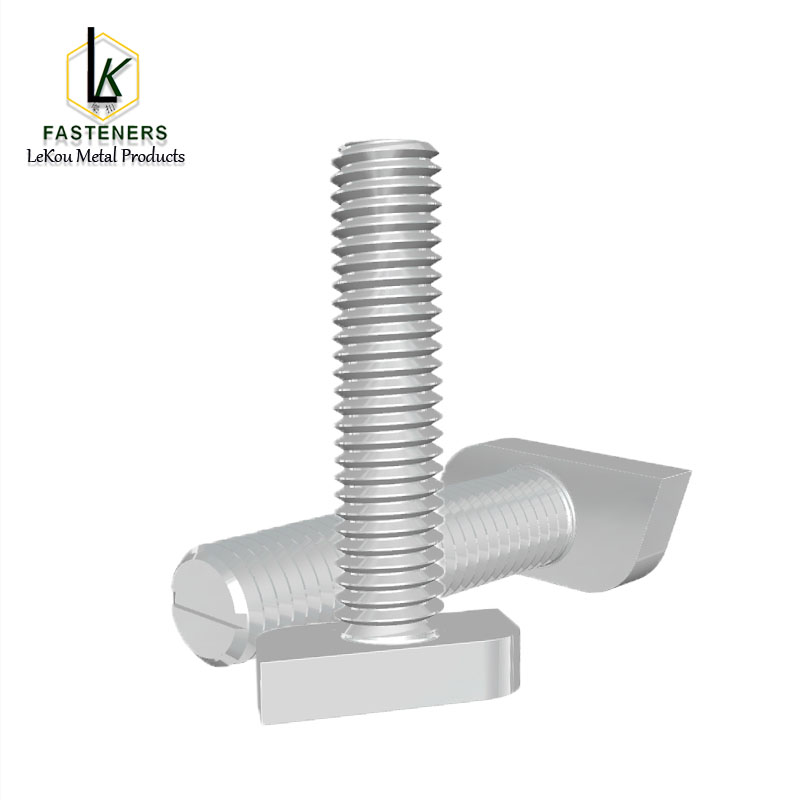

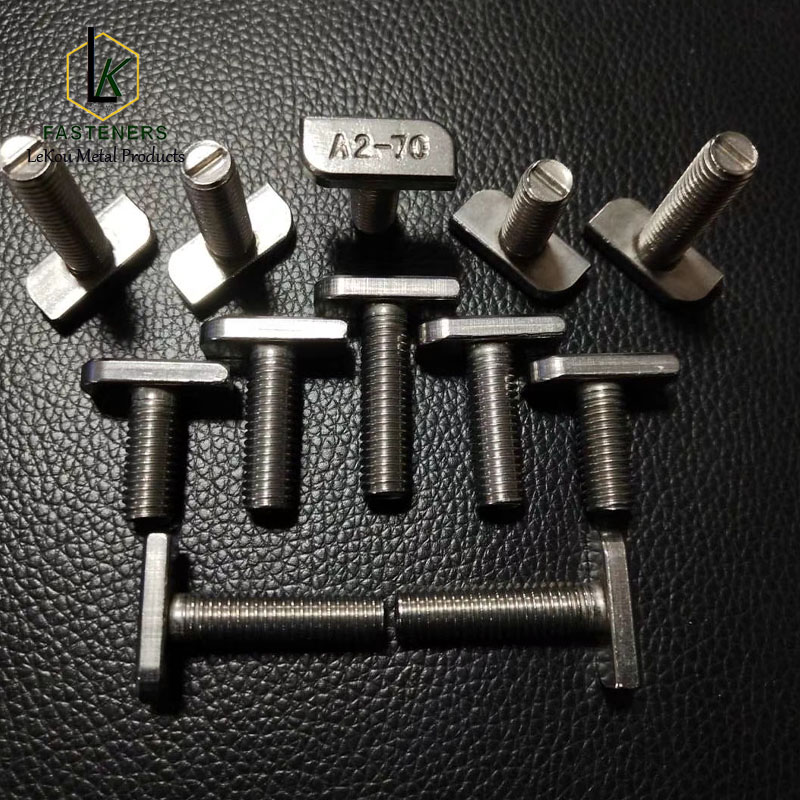

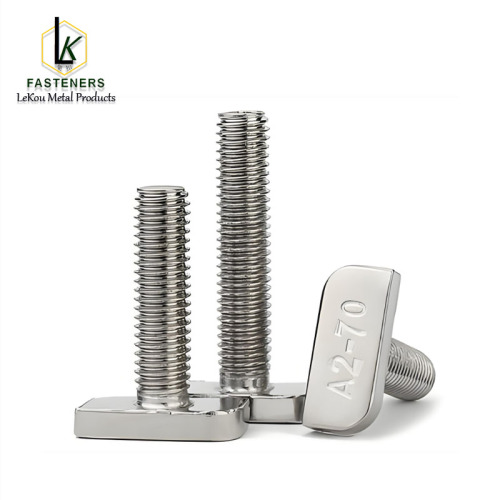

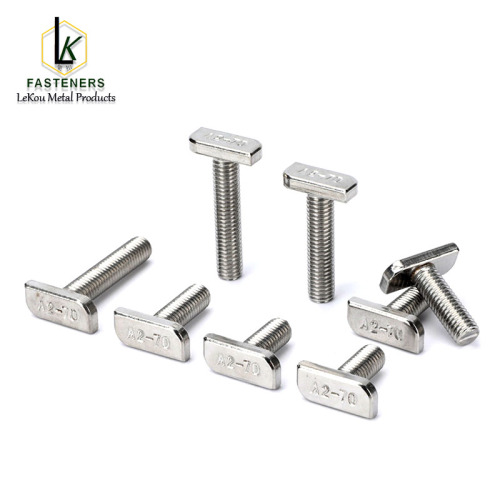

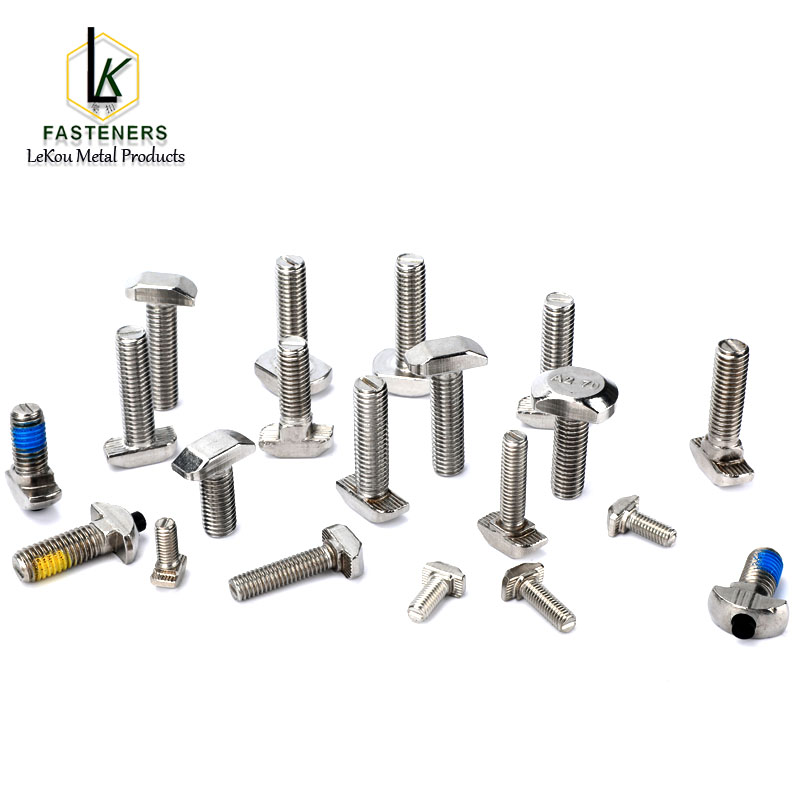

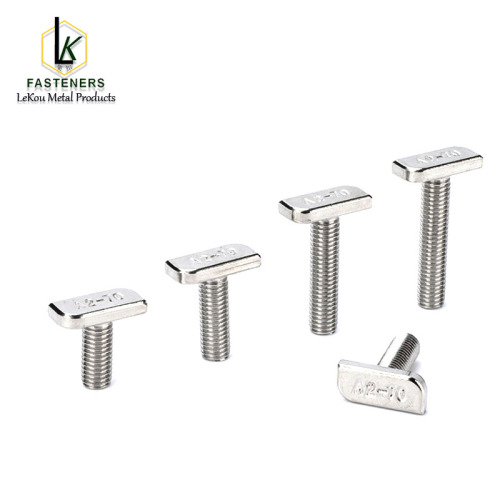

Imágenes del producto:

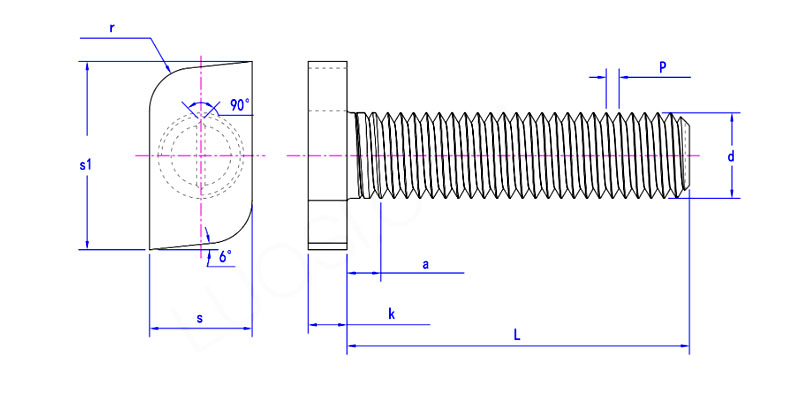

Dimensiones del producto:
| Thread Size |
M8 |
M10 |
| P |
1.25 |
1.5 |
| k min |
4.3 |
5.3 |
| k max |
4 |
5 |
| a |
2.5 |
3 |
| s min |
10.3 |
10.3 |
| s max |
10.1 |
10.1 |
| s1 min |
23 |
23 |
| s1 max |
22.6 |
22.6 |
| r min |
5.3 |
5.3 |
| r max |
4.7 |
4.7 |
